Cavitation Mill Nano Dispersing System

■ Features

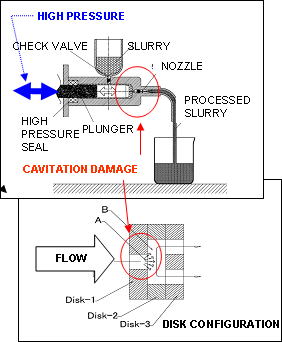

Cavities are effectively generated in the slurry, passing through thespecial designed disks and nozzle configuration, and then rapidly collapsed reaching at the open area.

The high energy is cleated over the particles, when the cavities are disappearing,

The Process, "Cavitataion Damage" enforces the crushing, dispersing, and emulsifying, which creates such fine nano particles.

The process of "Cavitation Damage improves the particle distribution sharper with less contamination, but does not destroy the cristal or surface forms of the particles.

 Ultra High Pressurized slurry flow design, with the best formation of diamond disks, & efficient nozzle arrangement is able to :

 * ensure the perfect development and collapse of cavities, discharging such high energies (Cavitation Damage)
 * improve the basic functions, crushing, dispersing, emulsifyiung, by such a high efficient cavition damage
 * provide longer parts life



 Long established experience in designing, manufacturing, and engineeing ensures :

 * better man / machineinterface
 * easy cleaning, maintenance of the systems






               DSU-2515/P16




■ Applications

NANO DISPERSING OF THE ADVANCED FUTURE MATERIALS FOR FPD (FLAT PANEL DISPLAY) COATING, SYSTEM ON FILM, ELECTRONICS
DEVICES, HYBRID INJECTION MOLDING & OTHER APPLICATIONS


OTHER MAJOR EXAMPLE:
 * SILICA FOR CPM SLURRY (SEMICONDUCTOR POLISHING)
 * SILICONE OIL FOR COSMETICS, LUBRICANTS
 * ORGANIC AND INORGANIC PIGMENTS FOR FPD INK FOR COLOR FILTERS AND SOLAR CELLS
 * CARBON, LITHIUM, NICKEL FOR ELECTRODE MATERIAL FOR RECHARGEABLE BATTERIES
 * ZINC OXIDE, TITANIUM OXIDE FOR PHOTOCATALYTIC, OPTICAL RECORDING MATERIALS
 * BARIUM TITANATE FOR DONDENSER OTHER ELECTRONIC MATERIALS
 * PHARMACEUTICAL MATERIALS FOR DRUGS
 * SOY LECITHIN, POWDER SOY FOR FOOD, LIQUID
 * FOOD, HEALTH FOOD YEAST FOR FRAGMENTATION  (THE EXTRACTION OF CONTENTS)

CARBON BLACK, RARE METALS, NICKEL, ALUMINA, ZIRCONIUM, CARBON NANO TUBE, COSMETIC MATERIALS, CERAMICS, FERRITE MIX POWDER,
ALUMINUM CHLORIDE, CARBON MATERIAL, DRUG MATERIAL, METAL POWDER, GRAPHITE, SILICA, FOOD ADDITIVES, INDIUM, COBALT, ZINC OXIDE,
TITANIUM OXIDE, MAGNETIC FLUID (MSG-W11), CALCIUM MILK BAKING, ZIRCONIUM, CALCIUM CARBONATE, SOY LECITHIN, NICKEL,
COPPER PHTHALOCYANINE

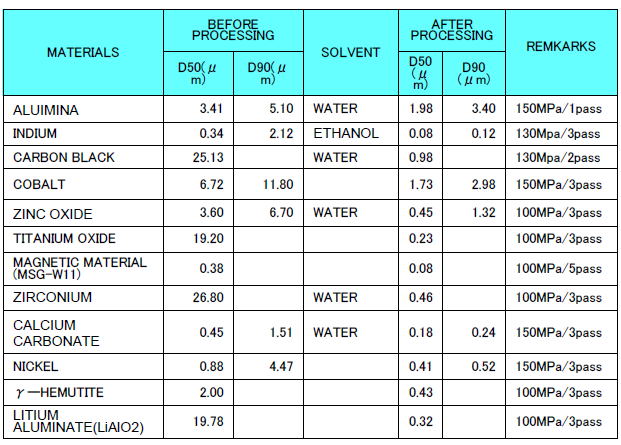

■ Test Data

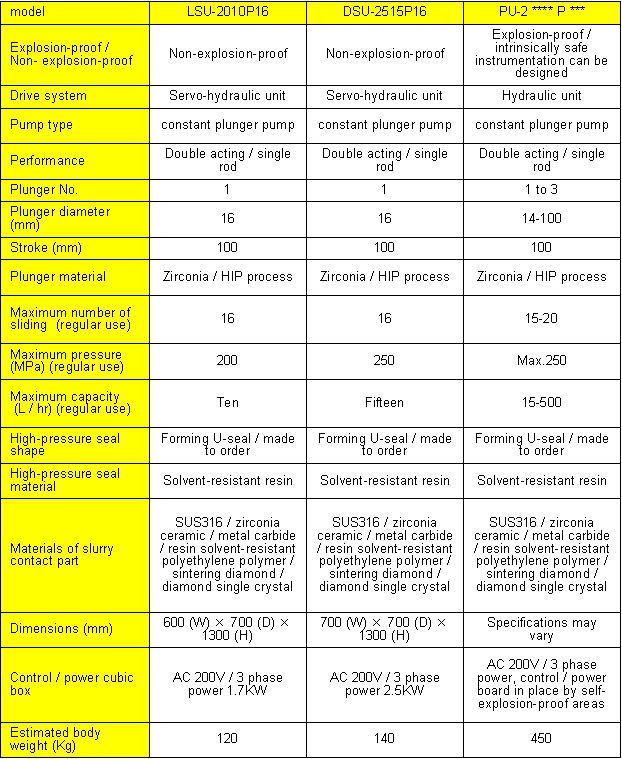

■ Line Up






          Max Operation Pressure : 200Mpa  Max Flow Rate : 10L/Hour



                               Max Operation Pressure : 200Mpa  Max Flow Rate : 500L/Hour

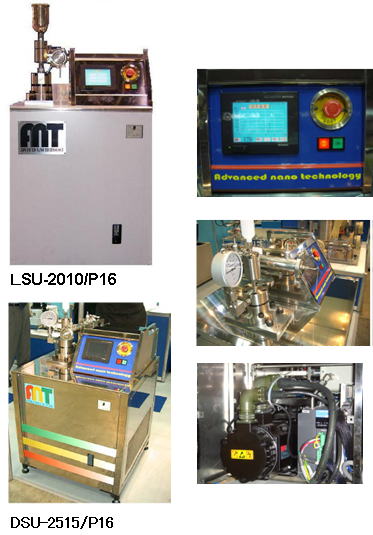

 ■ Lab System



 Model LSU-2010/P16 &LSU-2010/P14

ULTRA HIGH PRESSURIZED (UP TO 200MPA) SLURRY FLOW DESIGN, WITH THE BEST FORMATION OF DIAMOND DISKS, & EFFICIENT NOZZLE ARRANGEMENT BASED ON LONG ESTABLISHED EXPERIENCE, AND KNOW-HOWS OVER 400 PRODUCTION AND LAB SYSTEMS DELIVERY IN THE PAST 20 YEARS.

* ENSURE THE PERFECT DEVELOPMENT AND COLLAPSE OF CAVITIES, DISCHARGING SUCH HIGH ENERGIES (CAVITATION DAMAGE)

* IMPROVE THE BASIC FUNCTIONS, DISPERSING, EMULSIFYING, BY SUCH A HIGH EFFICIENT CAVITATIONS DAMAGE EASY SET-UP, CLEANING, AND
MAINTENANCE IS REALIZED BEST INTERFACE BETWEEN MAN-MACHINE IS ACHIEVED.

* PRESSURE CONTROL SYSTEM KEEPS STABLE CONTINUOUS PRESSURE

* OPERATION PARAMETERS (PRESSURE LEVEL, SLURRY FLOW CONDITION, TEMPERATURE, AND OTHERS) CAN BE OBSERVED SIMULTANEOUSLY ON TOUCH PANEL

* OPERATION PARAMETERS CAN BE INPUT ON EASILY FROM THE TOUCH PANEL

* PROCESS FAILURE DIAGNOSIS SYSTEM CAN TELL, AND SHOW THE OPERATOR THE INADEQUATE OPERATION FACTORS.
