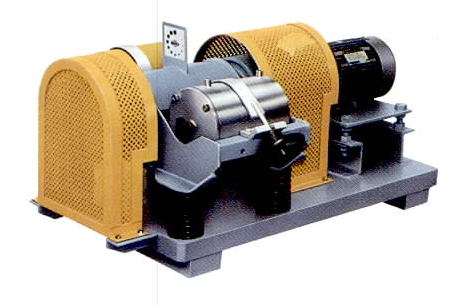

バイブレーション(振動)ミル 粉砕装置

総合資料






【特徴】

・ 粉砕媒体を挿入した粉砕筒を高速円振動させ中の媒体に大きな粉砕力を与えることにより、粉砕させる機構です。
・ (回転式ボールミルの10倍〜20倍の)短時間で微粉砕ができ、また、中粉砕から微粉砕まで幅の広い粉砕に適用
  できます。
・ 粉砕、混合分散が同時にできます。
・ 乾式、湿式いずれも可能です。
・ 密閉状態での粉砕が可能です。
・ SS、SUS、アルミナ、ジルコニア、ゴム、ナイロン等、粉砕筒のライニング、メディアの材質を選べます。
・ メカノケミカル効果も得られます。
・ 粉塵の発生がなく、集塵装置等が不要です。
・ ジャケットを取付け冷却、加熱が可能です
・ 不活性ガス封入等のガスパージ条件下の粉砕にも、対応致します。
・ 粉砕筒の交換が容易です。
・ 連続運転にも対応可能です。
・ コンパクトな設計で、据付面積が少なくてすみます。
・ 取扱いが簡単で、メインテナンスも容易です。



【適用対象】

・ 金属とその原料:AI粉、鉄粉、ステンレス鋼、WC、銅合金、アモルファス合金、金属クロム、金属マンガン、
  稀土類金属、フェロマンガン
・ 窯業原料:アルミナ、ジルコニア、窒化ケイ素、炭化ケイ素、マグネシアクリンカー、石炭石
・ 電気、磁気材料、研磨材:フェライト、チタン酸バリウム、酸化チタン、二酸化マンガン、セラミック
・ 充填剤、顔料、塗料:弁柄、炭酸カルシュウム、有機顔料、無機顔料、蛍光剤、グラスファイバー、カーボンブラック
・ 食品:抹茶、ニンニク粉末、乳糖
・ 医薬品、化粧品、工業薬品:活性炭、硫黄、漢方生薬、硫安、メカノケミカル効果
・ 建材、エネルギー:特殊セメント、石膏、消石灰
・ 廃棄物:水砕スラグ、焼却灰、焼却未燃物、活性炭、未燃焼ガレキ等。


【各種型式】

・ 試験研究用小型振動ミル  ・ MB型振動ミル   ・ FV型振動ミル   ・ FVR型振動ミル  ・ CD型振動ミル
・ ODミル

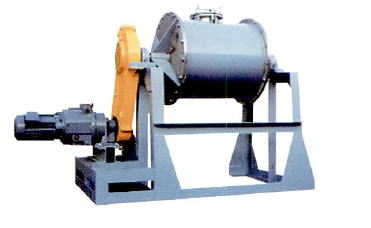

・ 従来型ボールミル (MR型ナイロン製ボールミル、ボールミル、片持式ボールミル)


   MR型                   BM型                     MRS型

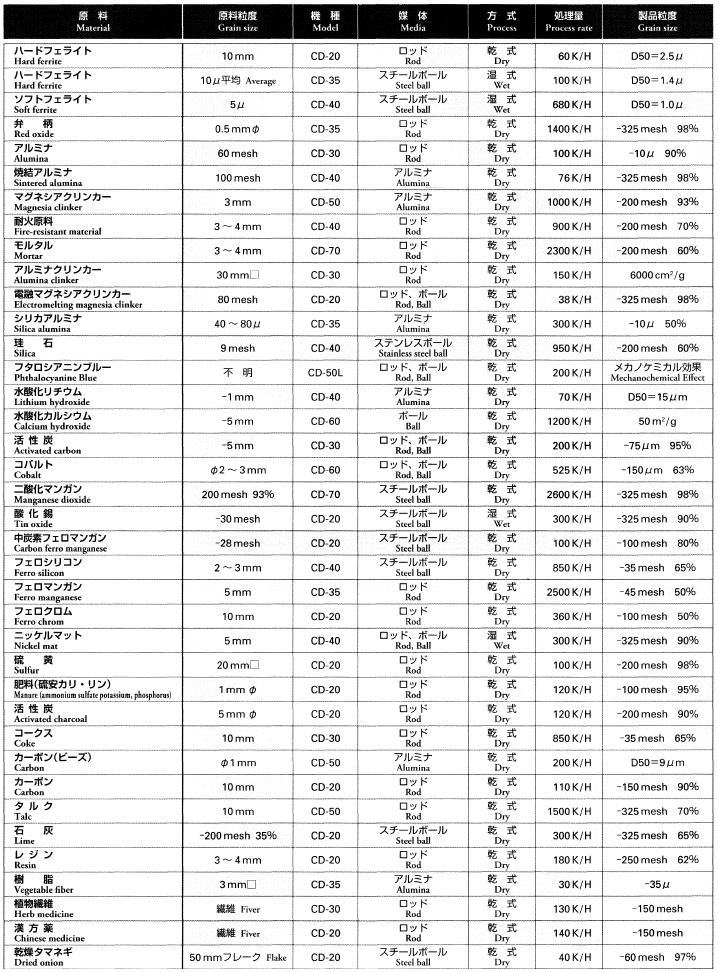

【粉砕例】 (CD型振動ミル)

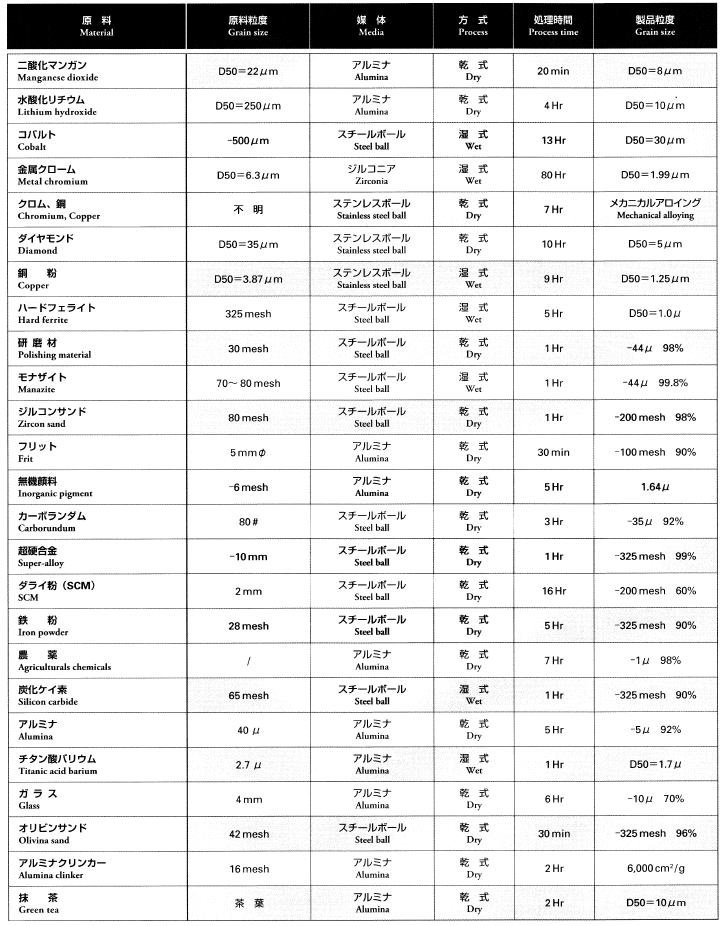

【粉砕例】 (FV型・FVR型・MB型 バッチ式振動ミル)




   シリカ                             金属シリコン

 粉砕前             粉砕後 4 μm          粉砕前             粉砕後 30μm

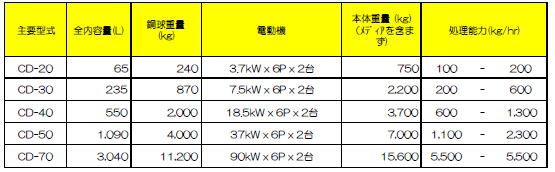

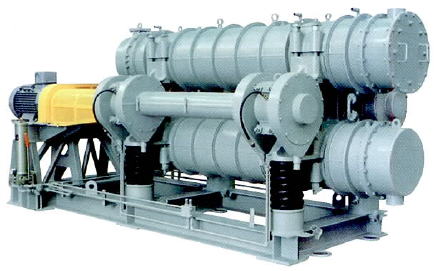

■ CD型振動ミル

連続式、バッチ式があります。粉砕筒の片側に振動源を置き、反対側にバランサーを、
取付け粉砕筒に特殊な振動を与えることで粉砕媒体の回転方向の動きを向上させ摩砕効果を
発揮させます。

・ 連続粉砕機としても使用可能です。
・ 振動源は一軸で駆動部はユニット化されているためメンテナンスが容易です
・ 連続式振動ミルです。上下二段の粉砕筒でシリーズに連続で原料を
  微粉砕します。
・ 粉砕筒は受け台(支持板)より着脱が可能で、容易に交換できます。
・ 粉砕筒ライニング :鉄、ステンレス、特殊耐摩耗鋼、 各種セラミックス、
            ゴムライニング

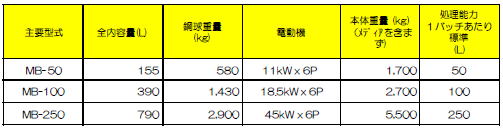

■ MB型振動ミル

・ バッチ式振動ミルで粉砕筒中央に偏芯シャフトを保護するためのスペーサー
  パイプが通っており、粉砕筒断面はドーナツ状になっています。
・ 排出時には粉砕筒を反転して下向きに排出します。
・ 粉砕筒ライニング : 鉄、ステンレス、アルミナ、 ゴムライニング

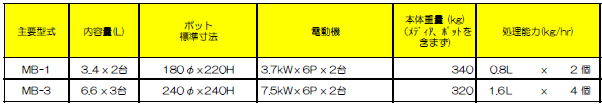

■ MB1、MB3型試験研究用振動ミル

・ 試験研究の試料作成に最適です。
・ インバーター等による無段変速も可能です。
・ 御要望によりスライド式防音ボックスも提案いたしております。





■ MB-0型小型振動ミル

・ 微量の試験研究用試料の微粉砕に最適です。

  ポット寸法 : φ140mm x 150mm H
  ポット容量 : 1.0 L x 2 個
  原料挿入量 : 0.3 Lx 2個
  振動数   : 1500 / 1800   50 / 60Hz
  振幅    : 約4 〜 5.5mm ストローク
  電動機   : 0.2kW 4P  単相100V
  本体大きさ : 560(w)x 580 (L) x 300 mm (H)
  本体重量  : 約33 kg


写真の防音ボックスと、ポットはオプションです。

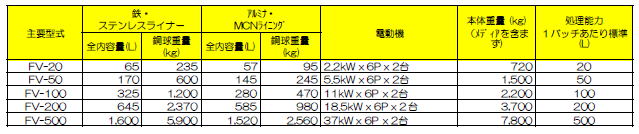

■ FV型振動ミル

・ バッチ式振動ミルです。
・ 粉砕筒は単純な筒状で側面カバープレートの排出バルブより排出します。
・ 投入設備、排出設備をフレキシブルチューブで繋ぎ全自動化も可能です。
・ 粉砕筒内部に構造物が無く洗浄が容易で、また、セラミックス等のライニングも
  容易です。
・ 駆動部はユニット化されているためメンテナンスが容易です。
・ 特殊な使い方として、連続式で大量処理の中粉砕機としても実績があります。
・ 粉砕筒ライニング : 鉄、ステンレス、特殊耐摩耗鋼、 各種セラミックス、ナイロン、             ゴムライニング

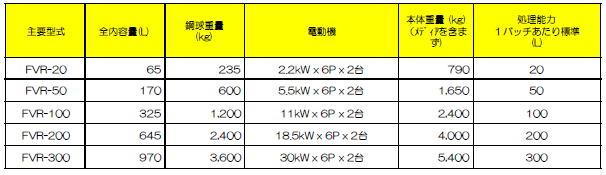

■ FVR型振動ミル

・ バッチ式振動ミルです。FV型とMB型を合わせたミルで、粉砕筒内部に
  構造物が無く洗浄が容易です。
・ セラミックス等のライニングも容易かつ排出時には粉砕筒を反転して下向き
  にすることにより、短時間で排出致します。
・ 駆動部はユニット化されているためメンテナンスが容易です。







■ 各種 ボール
  高純度アルミナボール、低ウランアルミナボール、ウレタンボール(鉄芯入り)、ジルコニアボール、カーボン鋼球、
  クロム鋼球、ステンレス鋼球、樹脂ボール(鉄芯なしボール)

■ 各種ポット・ボール
  MCNポット・ボール、MCNポット・ボール(鉄芯入り)、アルミナ・ポット・ボール、
