産業機械システム



バイブロ・ドライヤー振動乾燥機

総合資料


【特徴】

・ 長年の実績と経験で、培った振動技術を駆使し、間接加熱で減圧乾燥する振動乾燥機を、御提供 致します。
  ボール等のメディアの活用による乾燥と解砕の同時処理、スラリーフィードによる乾燥、蒸発有機溶剤の容易な回収等、
  御活用頂けます。

・ シンプルな構造で、洗浄やサニタリー化に配慮、GMPにも対応致します。又、乾燥対象粉粒体材料の切替が容易です。
  GMPにも対応致します。



・ 有機、無機、金属。樹脂等、広範な、アプリケーションに対応致します。

  有機物:医薬品、農薬、染料、顔料、食品
  無機物:研磨剤、ガラス、黒鉛、カーボン
  金属粉:純鉄、クロム鋼、銅、亜鉛、コバルト合金、希土類
  樹脂:イオン交換樹脂、フェノール樹脂、アクリル樹脂、ケイ素樹脂、塩ビ系樹脂、ポリエステル樹 脂、トナー
  セラミックス:アルミナ、炭化ケイ素、ジルコニア、窒化ケイ素、酸化チタン



・ 皆様の御要請にマッチした、各種振動乾燥機を、御検討頂けます。


【各種型式】

VU型振動乾燥機、VH型・VHS型振動乾燥機、VUF型振動ろ過乾燥機、 振動流動層装置

ドラムドライヤー、真空攪拌ドライヤー、真空攪拌ドライヤー攪拌軸引抜型、棚式真空ドライヤー、 ダブルコーンドライヤー、
真空ろ過乾燥機






【主要モデル】

* 振動乾燥機

ナノ粒子の乾燥、低温から高温までの乾燥、スラリーからペーストまでの幅広い材料の乾燥など、さまざまな条件や応用範囲に
対応可能です。

 ・ 自動化に最適で、異物が入りにくく、優れた洗浄性を有した機材です。 缶体の磨耗も少なく、GMP対応が、 可能です。

 ・ 振動により粉粒体を流動化、間接加熱で乾燥で乾燥する独自の振動乾燥機で、乾燥処理内容により、 2種類の基本
   モデルを提案しています。

   VU型 : 処理材料の種類が多く、乾燥の進行による物性、仕込量などが大きく変動する等、バッチ式小中規模処理に
         適しています。
   VH型 : 仕込量が乾燥機本体容量の60〜80%で安定した流動がみられ、含液率の低い中大量処理に適しています。

 ・ 多様なラインナップを、御検討頂けます。

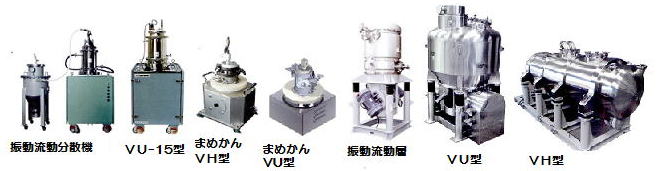

   振動乾燥機 バッチ式 VU型     振動乾燥機 バッチ式 VH型      振動乾燥機 連続式 VHC型
   振動乾燥機 スラリーフィード VHS型       振動蒸発機 VE型      振動流動分散機

 ・ 下記のアプリケーションに、適しています。

   有機物:医薬品、農薬、染料、顔料、食品など各種有機工業薬品
   金属粉:純鉄・クロム鋼・銅・亜鉛・コバルト合金・希土類金属など
   セラミック:アルミナ・炭化ケイ素・ジルコニア・窒化ケイ素・酸化チタンなど各種セラミックス



振動乾燥機 VU型


*主な特徴

・ バッチ式縦型の乾燥機です。
・ 本体内部の被乾燥物は、円周方向に旋回しながら半径
  方向に上下流動します。
・ 乾燥処理の変動や乾燥材料の物性に対して対応範囲が
  広範です。
・ 振動だけで粉粒体を流動化させ、間接加熱で減圧乾燥
  します。
・ 多彩なアプリケーションに応用できます。
・ 乾燥と解砕の同時処理が可能です。
・ スラリーフィードによる乾燥、蒸発ができます。
・ 有機溶剤の回収が容易です。
・ 洗浄やサニタリー化が容易で乾燥材料の切替が容易
  です。
・ GMPにも対応可能です。


*仕様

 型式:VU-30〜195型
 仕込量:5〜1000L
 モーター出力:0.13×2〜3.7×2kW
 接粉部材質:ステンレス・ハステロイ・チタンなど
 振幅:MAX3mm
 振動数:19.4〜24.2Hz


振動乾燥機(試験研究用)

*主な特徴

・ 少量の試験研究用の卓上タイプの振動乾燥機です。
・ 仕込量50〜125ccです。
・ 接粉部材質はステンレス・ハステロイ・チタンなどです。
・ 振動だけで粉粒体を流動化させ、間接加熱で減圧乾燥
  します。
・ 多彩なアプリケーションに応用できます。
・ 乾燥と解砕の同時処理が可能です。
・ スラリーフィードによる乾燥、蒸発ができます。
・ 有機溶剤の回収が容易です。



まめかんVU型

*仕様

 仕込量:50〜90cc
 接粉部材質:ステンレス・ハステロイ・チタンなど
 振幅:0.5mm
 振動数:96 〜 165Hz


まめかんVH型


*仕様

 仕込量:100〜125cc
 接粉部材質:ステンレス・ハステロイ・チタンなど
 振幅:0.8mm
 振動数:48.8Hz

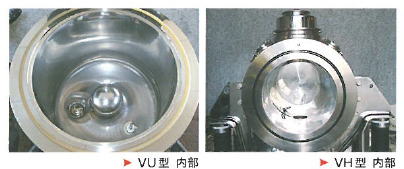

■ 振流動パターン

 VU型


  上段から見た粉粒体の動き 側面から見た粉粒体の動き


VU型

    側面から見た粉粒体の動き

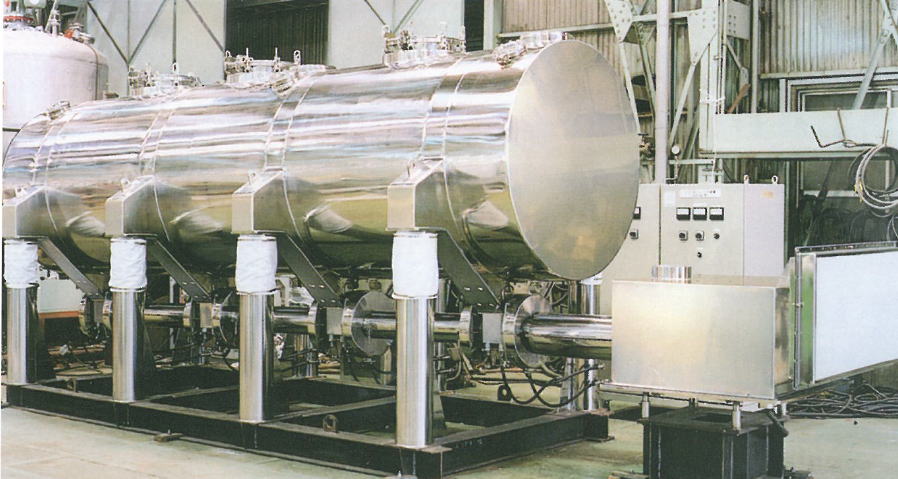

振動乾燥機 VH型


*主な特徴

・ VH型はバッチ式横型の乾燥機です。
・ 振動機構は、本体下部に取付けられた振動源により円周
  方向への円振動を発生させます。
・ 被乾燥物は円周上下方向の動きが主体となります。


*仕様

 型式:VH-25 〜 120型
 仕込量:15〜3250L
 モーター出力:0.6 〜 37 kW
 接粉部材質:ステンレス・ハステロイ・チタンなど
 振幅:MAX3mm
 振動数:19.4〜24.2Hz


振動ろ過乾燥機 VUF型

*主な特徴

・ スラリー状の原料を加圧または真空による脱液ろ過、
  乾燥までを1台で行うことが可能です。 従来の方法では、
  液分の多いスラリー原料では遠心分離機やフィルター
  プレス等で、脱液工程を行い、別の乾燥機で乾燥を行う
  必要が有りました。)
・ スラリーからペーストまでの幅広い材料の乾燥が、可能
  です。

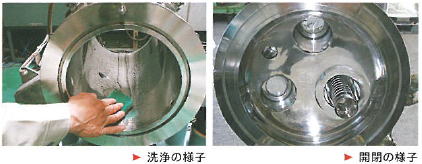

・ 内部の凹凸がなく、開口部が大きく洗浄しやすい構造
  です。
・ 低温から高温までの乾燥が可能です。
・ 攪拌羽根や回転するものがないので、異物侵入を防ぐ
  ことができます。
・ シンプルな構造で洗浄が容易です。
・ GMP対応可能です。
・ ろ過とバグフィルターが一体化した設計です。
・ 乾燥時間の短縮が可能です。
・ 密閉構造で外部への汚染の心配が、ありません。
・ 摺動部が無いのでコンタミ混入が皆無です。
・ さまざまな材質での製作可能
・ 軸シールが無いので優れたシール性を有しています。

*仕様

 設計圧力 :本体 -0.1 〜 0.2MPa
 ジャケット 0.5MPa
 ろ過面積 :0.07m2
 ろ過方法 :吸引、加圧
 標準仕込量:15L(全容量)
 モーター :0.25kW×200V×2台
 全振幅  :MAX3mm
 振動数  :16.2〜24.2Hz

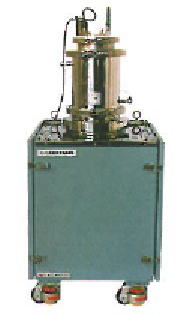

試験研究用小型振動乾燥機 VU-15型

*主な特徴

・ 容量が小さく、少量の乾燥処理が可能な試験研究用
  振動乾燥機です。
・ 応用範囲も広く、ミル用ボールなど媒体の投入に
  よって、乾燥と解砕の同時処理や、スラリーフィードに
  よる乾燥、蒸発など従来の乾燥機の概念を越えた
  使い方ができます。
・ ジャケットによる間接加熱で、乾燥機本体が密閉
  構造のため、減圧乾燥、不活性ガスシールが容易です。
・ 乾燥機本体内部は攪拌羽根や流動床多孔板などが無く
  極めてシンプルなため、コンタミもなく洗浄が
  容易です。
・ 乾燥室の交換が可能です。


*仕様

 型式:VU-15型
 仕込量:1L
 接粉部材質:ステンレス・ハステロイ・チタンなど
 振幅:MAX3mm
 振動数:24.2〜29.2HzHz










【各種フロー】

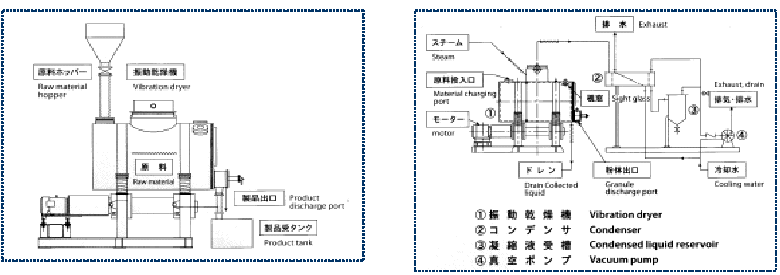

 VH型

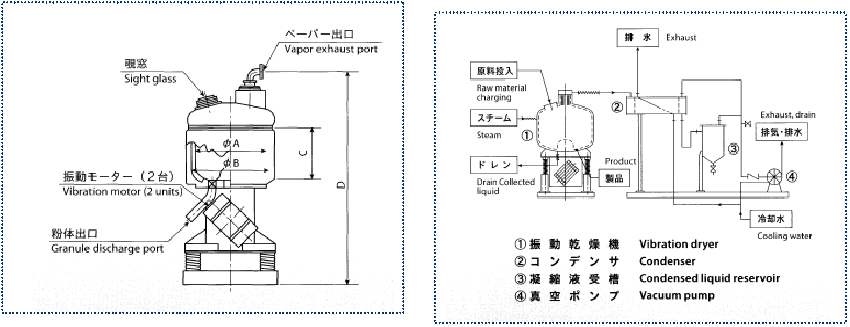

 VU型

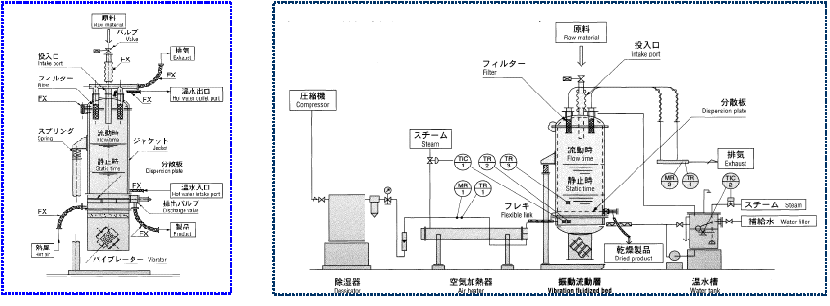

 振動流動層装置




 製品・サービスに係わる資料は、資料・データ ページからも、ダウンロード頂けます。
 御質問・御要望等に付きましては、 問合わせ ページから、御連絡頂くか、弊社担当まで、御一報下さい。
(電話 :04-2997-8070 ・ 8071 / 電子メール : sales@ftajapan.com / ファックス : 04-2997-8079)
