湿式(液体)サイクロン分級・分離・濃縮装置 Hydrocyclone Classification System

総合資料







【特徴】

液体中に懸濁する固体と液体を重力の代わりに遠心力を利用して、
分離を促進します。

コンパクトなサイズで、効果が期待できます。

構造が単純で処理能力が大きく、据付面積も非常にコンパクトです。

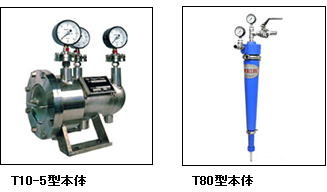

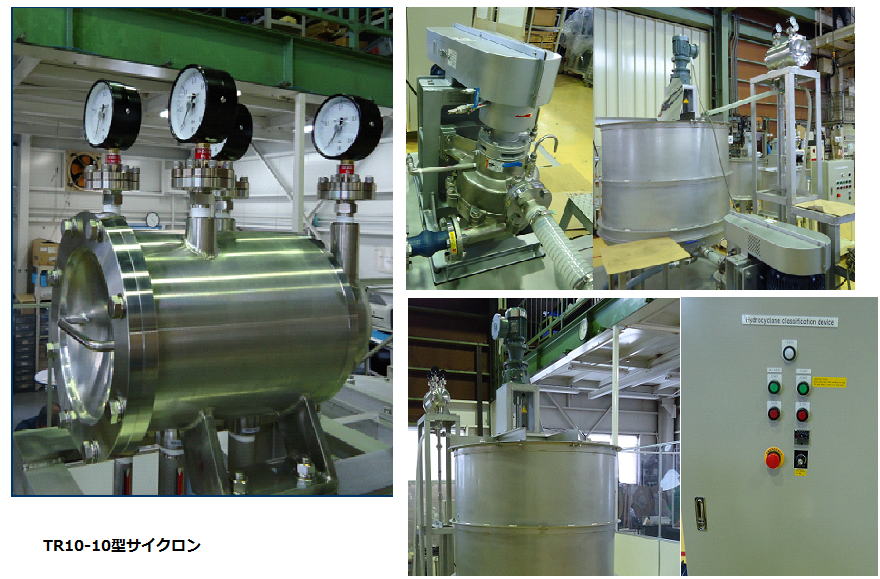

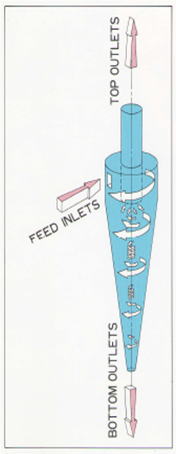

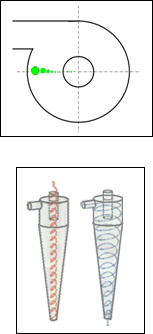

【原理】

遠心力により粒子は周壁部へいくほど比重、粒子径の大きいもの、中心に
向かうほど比重、 粒子径の小さいもの、に衛星状に配列されます。

周壁部にはサイクロンのテーパーに沿い下降流が発生しており、 この
流れにのって比重、 粒子径の大きいものはボトムノズルへ導かれ
排出されます。

一方中心部は逆に上昇流が発生しており比重、 粒子径の小さいものは
この流れにのりトップノズルへ排出されます。






【システム構成例】



トップ液を製品とし、より細かい微粒を取出したい場合 (フローA)

ボトム液を製品とし、微粒除去を目的としたい場合 (フローA)

ピークとなる粒度を変えず粗粒と微粒を同時に除去したい場合 (フローB)

90通り(TR-10型)のノズルの組み合わせとミドル液を循環、取出しする事により様々な アプリケーションに対応します。




【分級方式(3液分級と2液分級)】

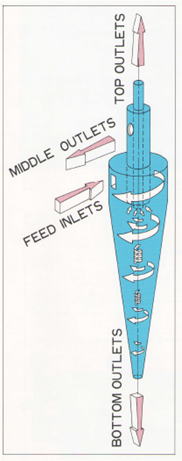

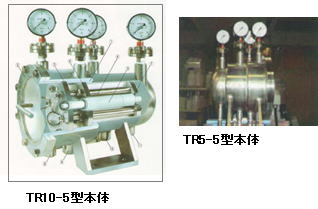

* 3液分級



微粒と粗粒の他に原液粒度に近い中間流をミドルノズルより取りだします。
ミドル液を原液タンクへ戻し、再度分級させる事により、高い分級精度と歩留まりを可能にしております。

分級精度が厳しく求められる場合、微粒の除去、捕集を目的とする場合、粗粒の回収率を高く求めたい場合等の、微粒の
分離・分級に最適です。


■ 高性能な分離・分級性能、任意分級点

設定サイクロン各ノズル口径を替えることに より、分級性能を任意調整可能です。


■ 低エネルギーコスト
  ポンプの動力のみ操作、遠心分離機の1/2 から 1/3 のエネルギーコストで分級可能です。

■ 運転性・密封性・対磨耗性
  騒音・振動がなく、悪臭、粉塵、液漏れ等の密閉性が優れている ため、安心して使用頂けます。
  又、サイクロン材質は、セラミックスを使用しており、耐摩耗性も優れています。

■ シンプルな運転操作・保守管理
  バルブによる圧力操作のみで、遠隔・無人運転も可能です。  又、小型軽量で、コン解砕機構ユニット



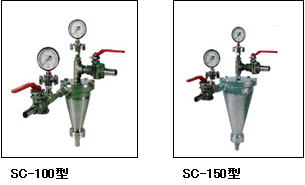

* 2液分級




長年の経験と実績に基き、各種粉粒体の分級に最適なサイクロン径・角度・入口、出口口径等を改良、多種多用な
用途に提案いたしております。

中粒、粗粒の分離・分級・濃縮、処理流量が多く必要な場合、粒径範囲が広く粗粒と微粒を大分けしたい場合等の
分離・分級に最適です。



■ 高処理量
  小型機材でも、高処理量が得られます。 特に製造ラインに使用する場合、処理量が大きく、高い収率が期待
  できます。

■ 幅広い分級範囲
  3μm ~ 150μmまでの幅広い分級が可能です。


■ 低エネルギーコスト
  動力費が小さく、エネルギーコストが安価です。


■ 運転性・密封性・対磨耗性
  騒音・振動がなく、悪臭、粉塵、液漏れ等の密閉性が優れている ため、安心して使用頂けます。
  又、サイクロン材質は、 セラミックスを使用しており、耐摩耗性も優れています。


■ シンプルな運転操作・保守管理
  バルブによる圧力操作のみで、遠隔・無人運転も可能です。    又、小型軽量で、コンパクトに設置可能です。

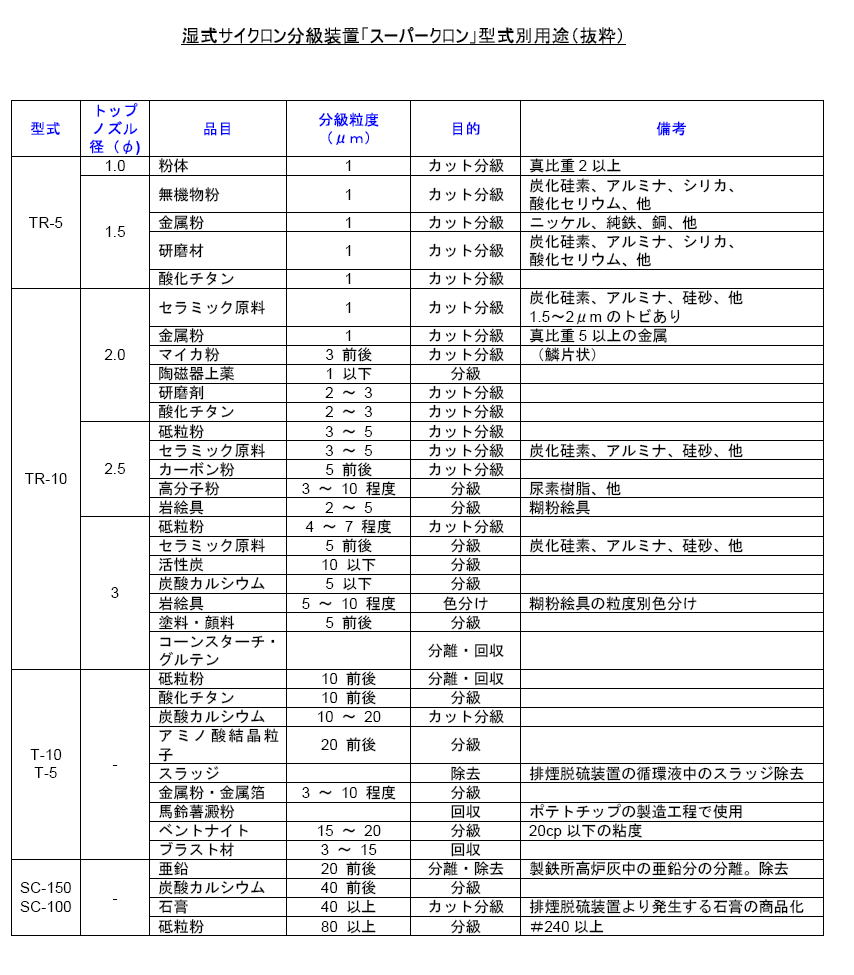

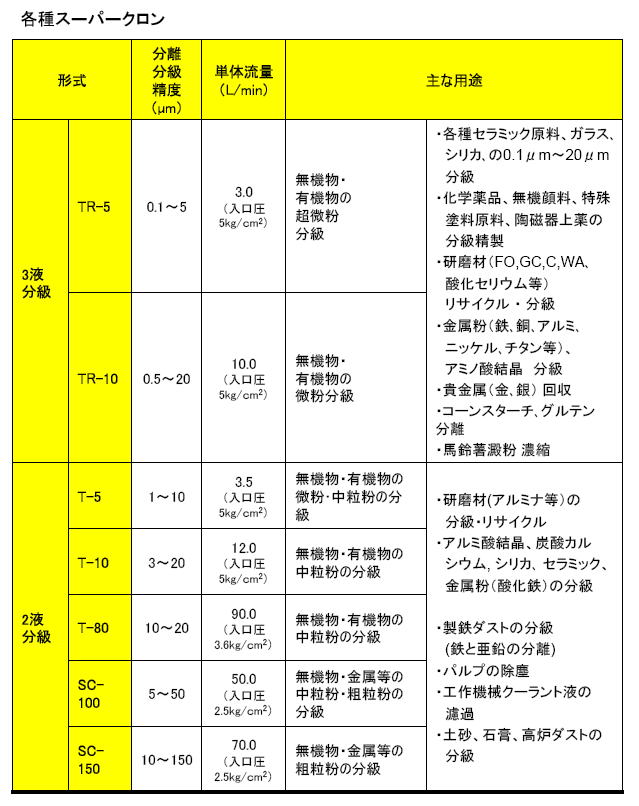

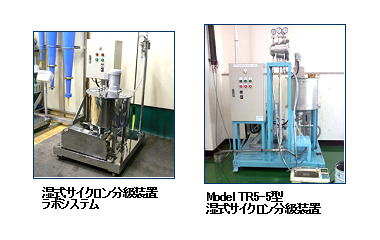

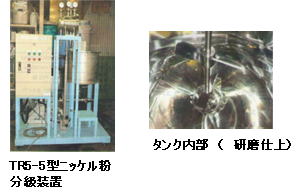

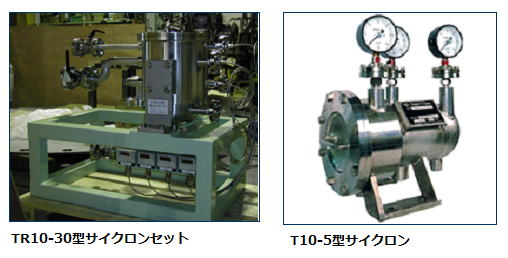

【各種型式と用途】

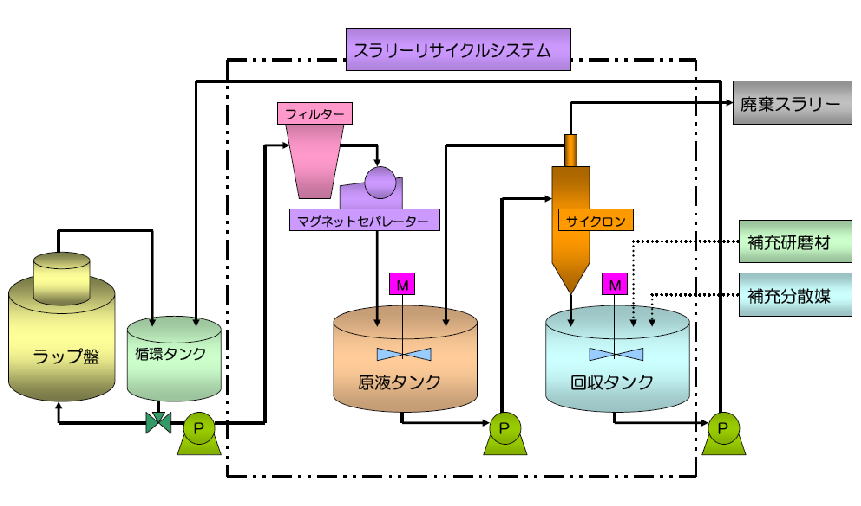

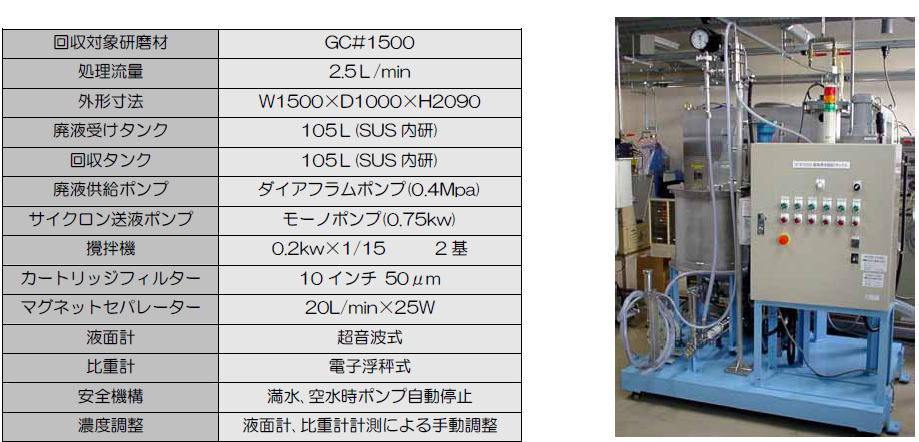

【スラリーリサイクルシステム】

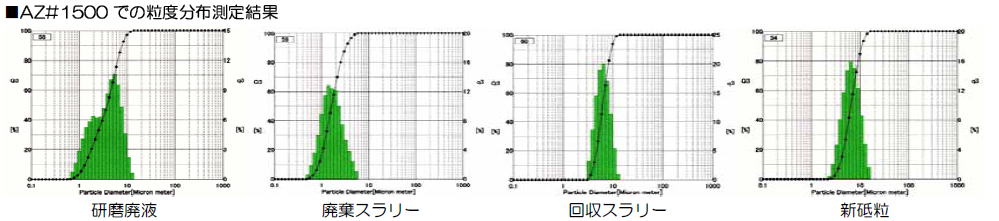

研磨廃液より高精度にリサイクル可能な研磨剤を取り出します。












【ラッピングスラリー リサイクル システム】
