高圧型 乾式ジェットミル 微粉砕装置

湿式ビーズミル ナノ微粉砕・分散装置

 粉砕メディアを用いずに、流体の持つ運動エネルギーを利用粉砕を行ないます。  コンタミを排除した超微粒子の生成が
 可能であり、新しい構造材料への道を開きます。

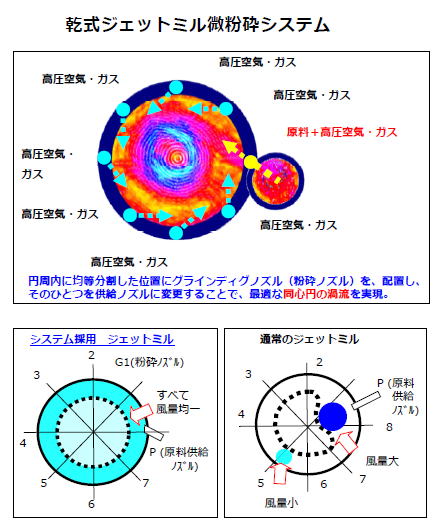

  高圧の圧縮エア・ガスを使用可能としたジェットミルを用いた気流式微粉砕機です。 円周内に均等分割した位置に
 グラインディグノズル(粉砕ノズル)を、配置し、 そのひとつを供給ノズルに変更することで、最適な同心円の渦流を
 実現しました。  最適な渦流、高圧空気・ガスでも安定した連続粉砕が可能です。

 高性能製品開発用新素材開発、超微粉砕化による、新たな付加価値の付与、高純度粉末(異物混入のない微粉砕、
 シャープな粒径分布)の製造、処理量の増大による、対エネルギーコスト生産性向上等に、活用頂けます。

 高圧エア・ガスを使用できるため、従来粉砕できな かった材料も微粉砕が可能です。  窒素ガス・パージ条件、気密性が
 必要な 材料粉砕、サブミクロン、ナノ微粉砕・解砕に最適です。



■ 粉砕機構




高速に加速されたエアー・ガスに巻き込まれ、粉砕室に導入された
粉粒体は、粒子間衝突・磨砕により、サブミクロンレベルの微粒子に
まで、微細化されます。


ジュールトムソン効果(気体自由膨張時の温度降下効果)により材料の
温度上昇抑制温度上昇が少ないため、融点の低い物質の粉砕に適してい
ます。


高圧の圧縮エア・ガスを使用可能としたジェットミルを用いた 気流式
微粉砕機です。


粉砕材料の壁面への衝突が少ないため、ミル内部の磨耗・圧着が起こり
にくい構造です。


材料の偏心が小さいため、より高濃度(高処理量)での粉体の微粉砕が
可能です。


粒子間衝突・磨砕の依存度が高く、より微細粉砕が得られます。

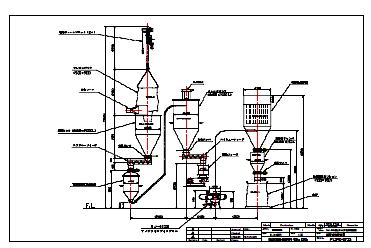

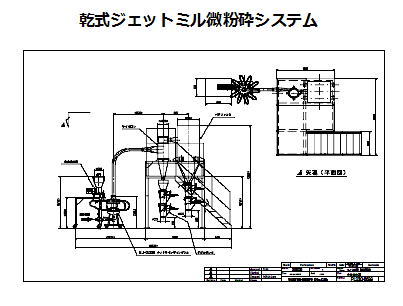

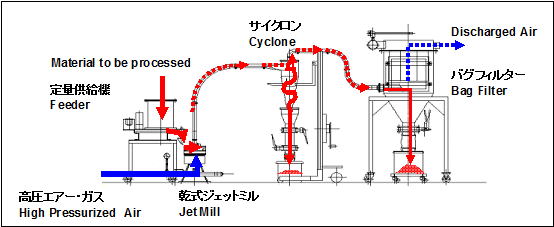

■ システム・フロー





@ 原料を定量供給機よりジェットミルに供給。


A コンプレッサー等より供給される高圧 エア・ガスを、レシーバー
  タンク、及びミル側エアタンク 経由、粉砕室に導入。


B ジェットミルに導入された高圧エア・ガスにより、原料は微粉砕され、
  粉砕室より排出されるエア・ガスと、ともに、バグフィルターに移動、
  捕集される。



■ サイクロン(ジェットミル / バグフィルター間)により、粉砕品を
  分級するシステムも可能。

■ 粉砕工程を、繰返し実施可能な、循環システム構築も可能。

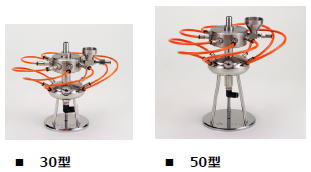

■ 各種 ラボ用 システム

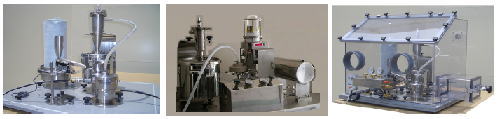

  標準ラボ・システム  高温型ラボ・システム  密封型ラボシステム



* 中大型生産機と同様の、サブミクロン・ナノ微粉砕結果を、得る
  ことが可能です。

* 小型(ベビー)コンプレッサー、窒素ガスボンベ等の圧力源での
  粉砕が可能で、各種実験が、簡便に実施可能です。

* 少量の実験が可能であり、回収率が高いため、高額な粉砕サン
  プルによる実験も、     大きな負担なく実施できます。

* グローブボックスを併用することにより、窒素ガス・パージ条件
  機密性が必要な材料の微粉砕、微粉飛散防止等の対応にも、最適
  です。
* 1.5MPaまでの高圧、200℃までの高温の粉砕ガスの使用が
  可能なジェットミルを使用、高温・高圧条件での実験が可能となり
  ます。
* 安全性の高い設計・構造で、各種条件での実験に、使用頂けます。

* 圧力・処理量を変え、任意の平均粒径の調整が 可能です。

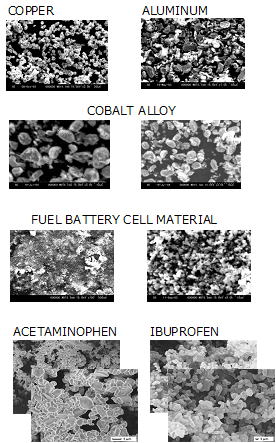

【適用材料】


コバルト、金属化合物、ニッケル、
炭酸カルシウム、金属酸化物、酸化アルミ、
顔料、磁性材料、酸化鉄、セラミック、
有機顔料、フェライト混合物、シリカ、
酸化チタン、ラクトース、コバルト、
二酸化鉛、シルク、各種合金、電池材料、
硝酸ストロンチウム、無機物、アパタイト、
銀粉、カーボン、食品添加物、フェライト、
ペプチド、プロテイン、核酸、 アミノ酸、
活性炭、結晶セルロース、樹脂、PI、
カーボン、カーボンナノチューブ、
カルシウム、ゲルマニウム、シリカ、
ジルコニア、ゼオライト、タルク、
タングステン、ニッケル、リン酸塩、
リン酸水素カルシウム、ワックス、
亜鉛合金、雲母、塩化ナトリウム、
塩化マグネシウム、各種プラスチック、
各種化成品、 銀、珪素合金、蛍光粉、
酸化アルミニウム、酸化チタン、酸化鉛、
酸化錫、酸化鉄、磁性粉、
硝酸ストロンチウム、硝酸バリウム,
水酸化マグネシウム、炭酸カルシウム、
窒化珪素、電子材料、二硫化タングステン、
二硫化モリブデン、有機顔料、


その他
