【特徴】

* 最適なキャビテーション・エネルギー効果と、
 ナノ微粒化(分散・乳化・解砕・混合)


液体+液体」、若しくは「固体+液体」の混合流体を、特殊構造の超高圧ポンプで加圧ダイヤモンド・ディスクで 構成された微細孔を通過する際に生じるキャビテーションの局所的高衝撃力や、 様々なエネルギー効果により、ファイン・ナノ粒子をクリエートします。


* 安定したナノナノ微粒化

沈降・分離を長期間防止する安定した粉体の分散・乳化・解砕・混合が可能です。


* ナノ微粒子反応性の活性化

比表面積の増加及び粒子表面の活性化に伴い、反応性、吸着性、消化吸収速度などを向上させます。


* シャープな粒度分布、高効率なナノ微粒化

シャープな粒度分布は、高効率なナノ分散により高価な材料の有効活用や、コスト軽減になり、ご要求の超微粒子・ナノ微粒子収率を向上させます。


* ナノ粒子の特性設計コントロール

光透過性、発色性、流動性、熱容量などの粒子設計をナノサイズでコントロールできます。


* 結晶構造・表面形態を保持したナノ微粒化

素材の表面形態や結晶構造を損なうことが なく、凝集したコロイド集合体の解砕や、ひずみのないナノサイズの触媒、電極、コート材などの超微粒子・ナノ微粒子を製造することが可能です。


* ナノ微粒化連続処理

処理素材の全てが均一に処理されるため、シャープな粒度分布が得られ,メディアミルでは到達が難しいファイン・ナノ粒子を連続的に、かつ容易に得ることができます。


* メディアフリー・コンタミフリーなナノ微粒化

メディア・フリーのため、後処理が容易で、コンタミネーションに敏感な食品、化粧品、医薬品、電子材料などのナノ粒子化に、最適です。


素材の表面形態や結晶構造を損なうことなく、凝集したコロイド集合体の解砕や、残留ひずみのないナノサイズの触媒、電極、コート材などの超微粒子製造が可能




 データストレージ、次世代集積回路(LSI)、インターコネクト、3次元実装技術、
      量子デバイス、LCD、LED、OLED、量子ドットディスプレイ、 タッチパネル、光回路・光インターコネクト、光学評価計測、導電性インク、フレキシブルプリント基板、有機トランジスタ、
      フレキシブル ディスプレイ、フ レキシブルアクチュエーター、プリンテッドメモリ、フレキシブルスピーカー、プリンテッドタグ、電子ペーパー、スマートパッケージング、その他、
      高強度複 合材料、軽量化材料、自己洗浄性表面、耐食・耐熱・耐磨耗部品、導電性樹脂、ディスプレイ、タッチパネル、LED、OLED、自己洗浄性表面、抗細菌性表面、
      医薬品、造影剤、活性物質の改善、DDS、化粧品関連材料、機能性食品、食品加工技術

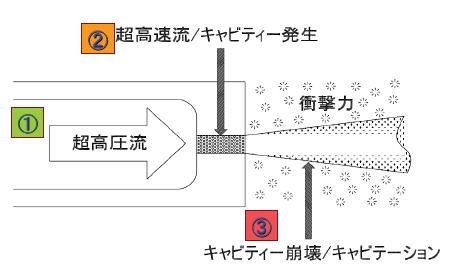

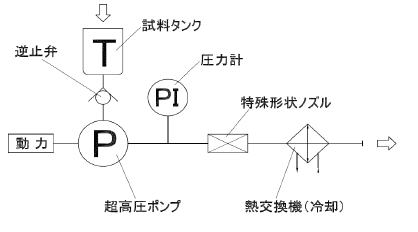

【メカニズム】

キャビティ と 体微粒化(分散・乳化・解砕・混合)

超高圧ポンプで加圧された懸濁液は、Diskの微細な流路を
通過する際に超高速流に変化し、圧力のエネルギーが、運動
エネルギーとなり急激に圧力が低下、溶媒中にキャビティーが
発生。

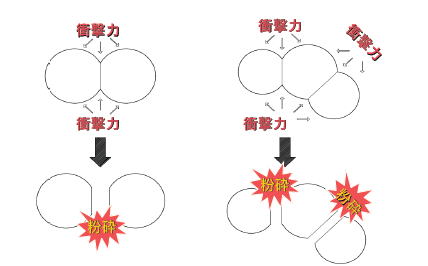

出口からの超高速流は、速度が低下し、圧力が気圧近くまで
戻り、キャビティーが消滅。 この時に、高衝撃力が発生し、キャビティー近傍にある溶質に対し、ナノ微粒化(分散・乳化・解砕・混合)を促進。












ナノ微粒化(分散・乳化・解砕・混合)適用例(抜粋)

FPDカラーフィルターインク、 コート材、CMP、スラリー、
金属、セラミック、電子デバイス素材、有機感光体、光触媒
素材、シリカ、コロイダル、 シリカ、シリコーンオイル、
有機色素、有機・無機、顔料、太陽電池・燃料電池用素材、
カーボン、リチウム、ニッケル、二次電池用電極素材、酸化
亜鉛、酸化チタン、光触媒素材、光記録素材、チタン酸バリ
ウム、コンデンサー他電子材料、スペーサ、光散乱フィルム、
シリカ、セリア、ニッケル、鉄、 レアメタル、アルミナ、
ジルコニア、チタン酸バリウム、カーボン・ナノ・チューブ、
リチウム化合物、グラファイト、リチウム、健康食品、
化粧品素材、医薬品等素材、医薬原薬、大豆レシチン、大豆
粉末、栄養剤、流動食、健康食品、酵母菌、他

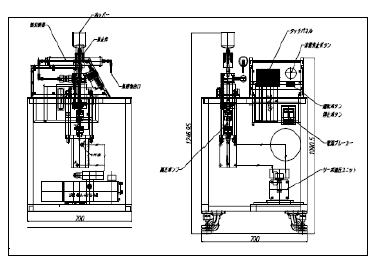

 DSU-2515P16型




 LSB/U-2010P14型

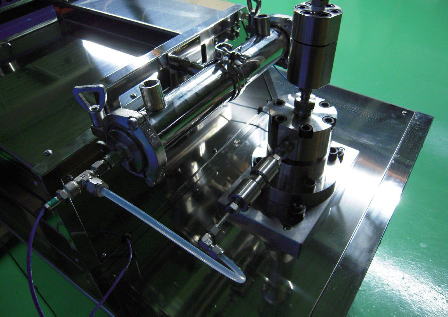

【実験・ラボシステム】

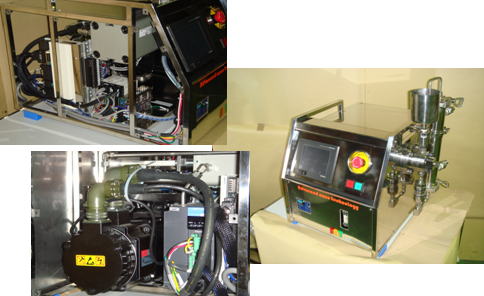

湿式キャビテーションミル 実験装置・ラボシステム

* 濃度・粘度等の不可変動にも設定圧力を保持
 従来になかった特長で、濃度や粘度の不可変動に対し設定
 圧力を保持して処理できます。

* 設定圧力を自動調整・維持
 特に、パス回数により粘度の変化する処理物などは、その都度
 圧力調整をする必要が無く、最初から最後まで 同じ圧力で
 処理できます。

* 運転条件レジスタの登録
 また、圧力設定をタッチパネルからデジタル入力できるため、
 実験条件の再現性に優れ運転条件レジスタを 3つ持ち、
 サンプルごとに条件を変えてメモリすることができます。

* 生産装置クラスの能力を適用
 生産装置クラスのφ16、ストローク100mmのプラン
 ジャーと、大口径逆止弁を採用し、高粘度のサンプル処理
 能力を高めました。

* 吸引速度をリアルタイムで調整可能
 また、吸入スピードをタッチパネルからリアル タイムで調整
 できるため、高粘度サンプルでも高いポンプ効率で安定した
 処理ができます。

* 加圧ストローク時間
 200MPa処理時でも約2.5秒の加圧ストローク時間が
 あり、これまでの瞬間的に最高圧力処理をする装置と比べ、
 処理結果に違いがでます。(アドバンスト・ナノ・テクノ
 ロジィ社製NM200型比) また、パス回数を減らすことも
 可能です。

* コンタミネーションの低減
 これまでの装置は、圧力計が接液部にあったため、
 ブルドン管型圧力計を使用した場合、ブルドン管内に処理物が
 残留しコンタミネーションの大きな原因となり、流水洗浄性に
 問題がありました。   本装置は、高精度圧力センサーを
 油圧部に設置し、この問題を 解決しました。

* タッチパネル表示
 また、リアルタイムで、処理圧力をタッチパネルにグラフ
 表示します。 更に、常時圧力を監視しているため、運転モード
 ではタンクが空になったり、液漏れなどで圧力が低下した
 場合、自動的に装置を停止しアラームで知らせます。

* 異常時の対応、原因表示
 異常時に装置停止、アラーム鳴動で知らせると共に、
 シーケンサー内の異常メッセージを表示し、異常原因を的確に
 把握できます。

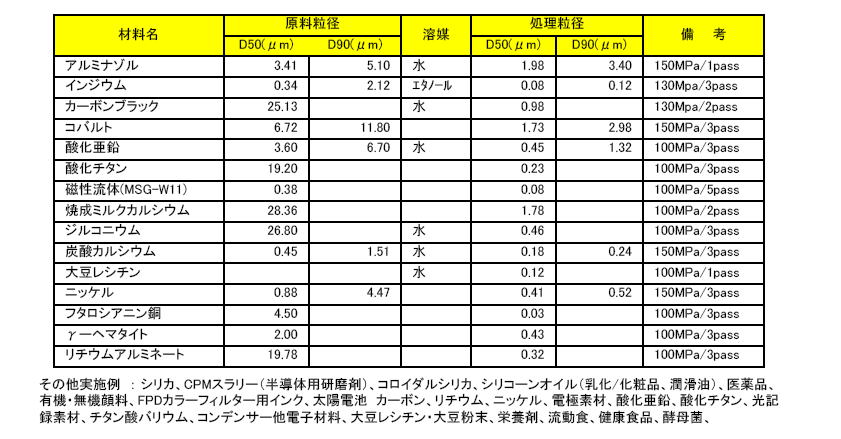

【テスト粉砕データ】



              セルロースナノファイバー解繊、層状結晶体の劈開にも、効果を発揮

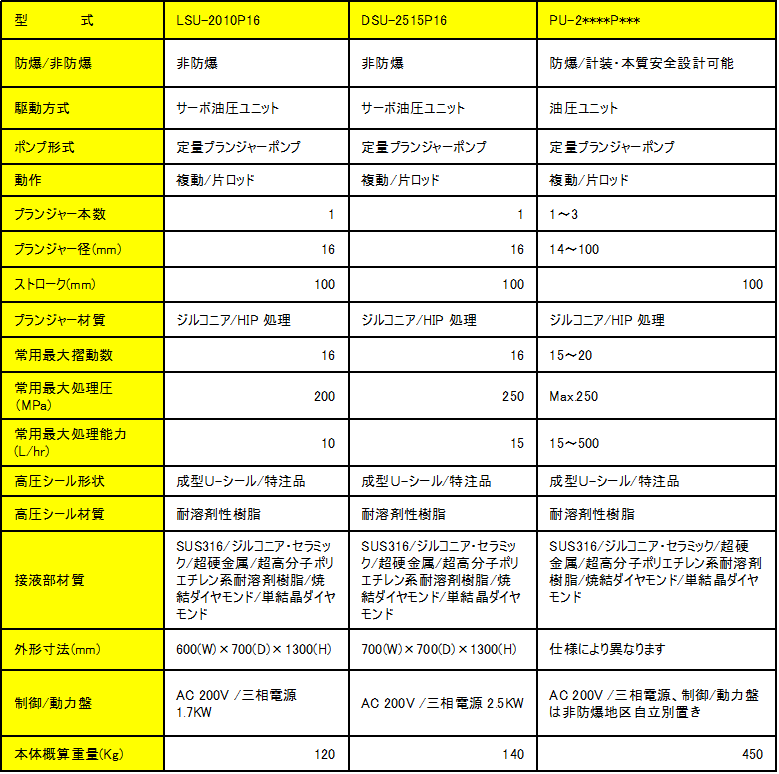

【各種モデル】
